力源信息 120W 氮化镓快充方案
力源信息开发的120W PD电源方案，支持多口快充，包含3C1A四个接口，能够大大提升电子设备的充电效率。 本方案采用了主流的ACF架构，PFC使用ST高性能的STL24N60M6 MOSFET。为了提升充电效率，还采用了ST MASTERGAN1双氮化镓集成管，其内部集成了半桥驱动器和两颗耐压650V，导阻150mΩ的高压GaN开关管。协议IC 使用ST STUSB4710AQ1TR，Type C口的最大快充功率支持65W。
单口Type-C1：65W 5V 3A, 9V 3A, 12V 3A, 15V 3A, 20V 3.25A
单口Type-C2：45W 5V 3A, 9V 3A, 12V 3A, 15V 3A
单口USB-A + 单口Type-C3：10 W 5V 2A

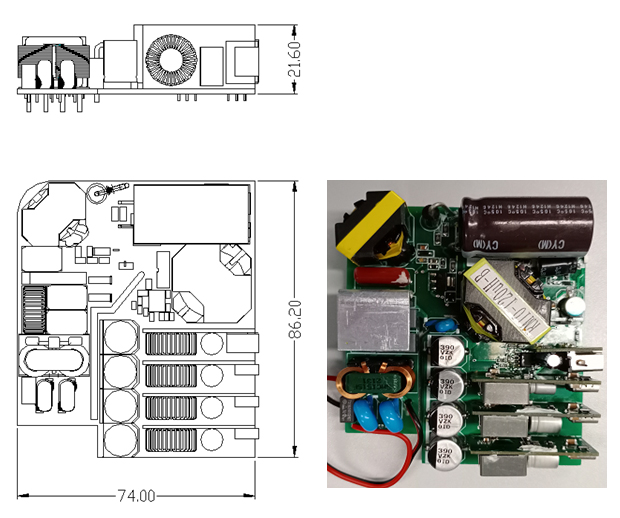

尺寸：74 mmx 86.2mm x 21.6mm
