高性能的 VGA 信号传输解决方案

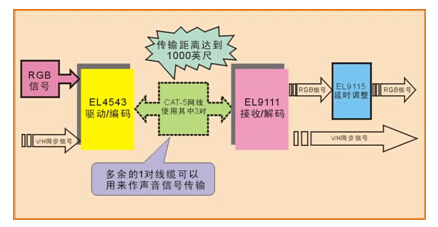

为实现计算机 VGA 视频信号传输 300 米以上的远距离，力源公司推荐 Intersil 公司芯片组方案，芯片组
包括 EL4543、EL9111、EL9115、X9511。方案是将 VGA 视频信号中的三路 RGB 信号通过 EL4543
转换为差分信号，同时将水平、垂直同步信号经过编码以共模电压方式加载到差分的 RGB 信号上，使用
CAT-5 网络线中的三对双绞线就可将 VGA 信号传输出去，由于传输距离在 300 米以上，距离较远，就会
导致三组双绞线长度不一致，阻抗不匹配。从而引起接收端接收到 RGB 信号的时间上存在较大误差，使
显示终端显示的信号出现较为严重的拖尾现象。经过 RGB 三端信号延时调节器件 EL9115 的调节，消除
拖尾，重现发送端输出的图像。
