基于 BLC9G20XS-400AVT 晶体管的 40W RRU 功率放大解决方案
分享到：
预驱动采用 GRF4002 和 GRF5115，驱动采用 BLP9G0722-20G，末级采用 BLC9G20XS-400AVT。整个链路可工作在 1805-1990MHz 频段，覆盖了中国电信和中国移动 1.8GHz 通信网络。

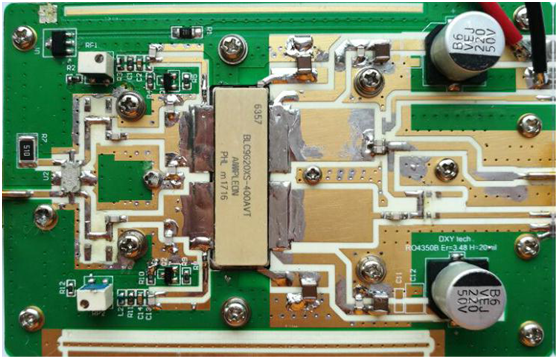

示意图

特性
高增益、大功率，整个 PA 的增益达 50dB，峰值功率高达 400W
28VDC 供电，60W 功率输出时，电流附加效率高达 40% 以上
BLC9G20XS-400AVT 为高功率密度双管芯结构，整个匹配电路只有双路单管芯方案面积缩小了 40%

行业应用
       40W 功率等级的基站、直放站和 RRU。

主要器件
产品型号 厂商 描述 资料
GRF4002 Guerrilla RF 宽带LNA/线性驱动器
GRF5115 Guerrilla RF 2W 高线性度功率放大/线性驱动器
BLP9G0722-20G Ampleon 20W 线性LDMOS功率晶体管
BLC9G20XS-400AVT Ampleon 400W LDMOS功率晶体管
DC20F02 Yantel 低侧面轮廓，高性能2dB混合耦合器

如果您想购买或了解更多产品信息，请直接联系 400-9900-108 。 邮箱：gauss.zhang@dxytech.com
