DXY鼎芯BMS典型方案设计以及应用介绍
分享到:

在"电动"时代,新能源这个词并不陌生,比如电动自行车、新能源汽车、家庭储能、电动工具、滑板车等应用都涉及新能源领域,而新能源大多数离不开对电池的依赖。


目前市面上电池大多存在低温时的容量冻结、高温时的安全性、多节使用时木桶效应导致的能量浪费以及过欠压时电池损坏等问题,所以为了保障人们在安全的基础上充分的使用电池,BMS(Battery Management System)就成为其不可或缺的一部分。


典型BMS的主要功能包括以下几个:
• 信息采集:信息采集主要包括电池的电压、温度、充放电电流;
• 充放电功能:智能充放电控制、过放、过充、过流、过温的情况下实现充放电保护;
• 信息监控:剩余容量(SOC)、使用寿命(SOH)等实时监控;
• 通讯功能:将电池包采集的信息、电池的状态反馈给控制中心;
• 保护功能:充放电短路的情况下触发短路保护功能;
• 均衡功能:主动均衡和被动均衡,提高电池包中单体电池之间的一致性。

DXY-BMG1660-H0A00方案设计

DXY-BMG1660-H0A00是基于GD/CW MCU、AFE、美浦森/尚阳通的NMOSFET设计的同口BMS,具备基本的信息采集、充放电保护、SOC计算、RS485通信、参数设置等功能,可应用在便携式储能、两轮电动车、电动工具等产品中,兼容16S以内的产品应用,设计原理如图1所示,实物图如图2所示。

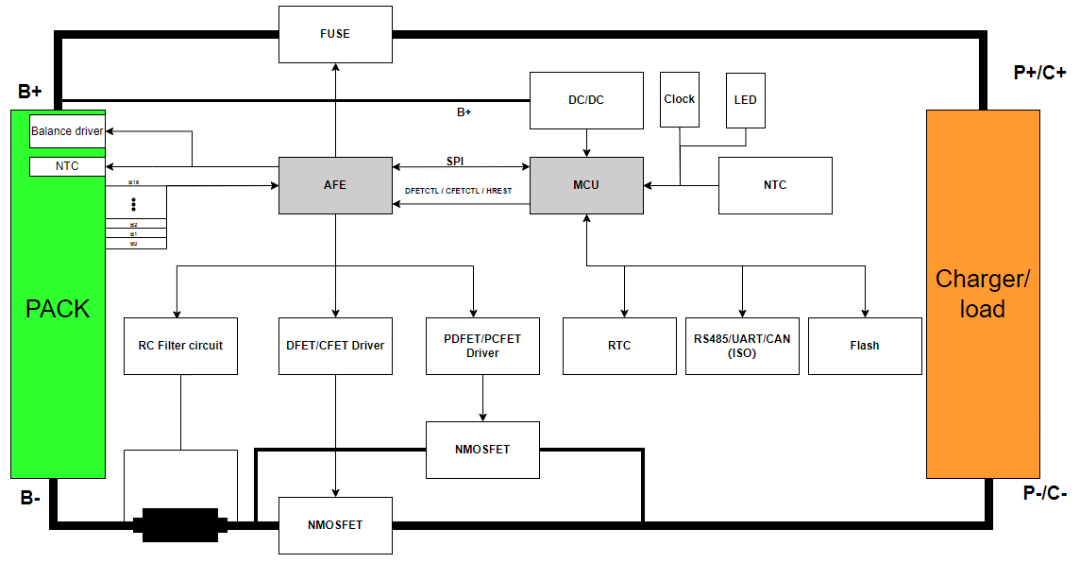

图1:原理框图

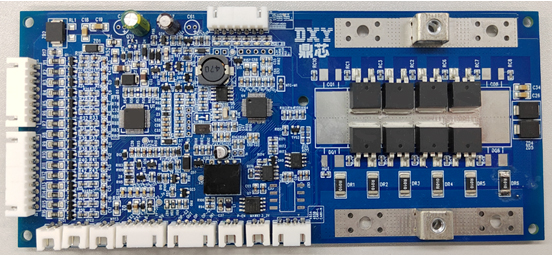

图2 实物图

DXY-BMG1660-H0A00主要特性
高集成抗干扰模拟前端 高速低功耗的ARM级中央处理器
高精度电压检测 (≤±10mV) 高精度电流检测 (≤3%@FS)
高精度SOC 估算(5%以内) 充、放电同口,持续放电电流60A
多路温度检测 1路数字输入/1路输出控制
多种参数设置调整 智能充、放电控制
支持均衡功能 预充、放电功能
多级报警功能 短路保护功能
LED状态指示功能 LED剩余电量指示功能
RS-485 隔离通信 CAN_bus 隔离通信
4G通讯(可选装) 蓝牙通讯(可选装)
具有多种休眠及唤醒方式 低功耗,运行功耗(≤10mA),休眠功耗30uA

DXY-BMG1660-H0A00典型应用
• E-bike电动自行车
• 铁塔基站电源
• 便携式储能
• 电动工具
• 滑板车
