指夹式脉搏血氧仪参考设计方案
分享到:
血氧饱和度是反映人体呼吸功能及血液氧含量是否正常的重要生理参数。指甲式脉搏血氧仪是一种无创伤、
连续、准确监测人体动脉血氧饱和度和脉搏的现代医学仪器,可广泛应用于医院、康复保健机构、社区医疗、
氧吧、家庭护理、运动保健等场所。

优势
血氧饱和度,测量范围:40~100%;分辨率:1%
彩色 OLED 同屏显示血氧饱和度、脉率、脉率波、电池电量等
准确率:±2%(SpO2=70~100%)、±4%(SpO2=40~70%);
可周期性保存 PR、SpO2、RTC 等数据到外部串行 Flash
脉搏,脉率范围:30~250bpm,分辨率:1bpm,
历史数据可查询、删除
精度:±1bpm;
屏幕内容自动旋转
弱信号处理,弱灌注强度:≤0.3%
无信号时自动关机,延长电池寿命
基于 ST 公司的 STM32 系列处理器,采用数字式血氧探头
血氧饱和度上、下限报警,也支持脉率声音提示
可准确测量静止和运动时的血氧饱和度 (SpO2) 和脉率 (PR)

适于现场检查或连续监测


主要器件
类别 产品型号 厂商 描述 资料 购买
开关型 DC/DC 转换器 NCP1450ASN50T1G ON Semiconductor PWM 升压 DC-DC控制器 立即购买
开关型 DC/DC 转换器 NCP1403SNT1G ON Semiconductor PFM 步升 DC/DC 转换器 立即购买
开关型 DC/DC 转换器 NCP1530DM33R2G ON Semiconductor PWM/PFM 降压转换器 立即购买
模拟开关 NLAS4053DTG ON Semiconductor 模拟多路复用器/多路输出选择器 立即购买
加速度传感器 LIS33DETR STMicroelectronics 三轴智能数字输出加速度传感器 立即购买
电池管理 ISL6292-2CR3Z-T Intersil 锂离子/锂聚合物电池充电器 立即购买
FLASH M25P16-VMW6TG Micron 串行 FLASH 存储器 立即购买
实时时钟 ISL1208IB8Z-TK Intersil I2C 实时时钟/日历 立即购买
模拟开关 ISL84714IHZ-T Intersil 双单刀双掷模拟开关 立即购买
系统监控 STM809RWX6F STMicroelectronics 复位电路 立即购买
32 位系列单片机 STM32F103C8T6 STMicroelectronics 增强型 32 位 MCU 立即购买
RS-232 接口 ICL3232EIBNZ-T Intersil RS-232 收发器 立即购买

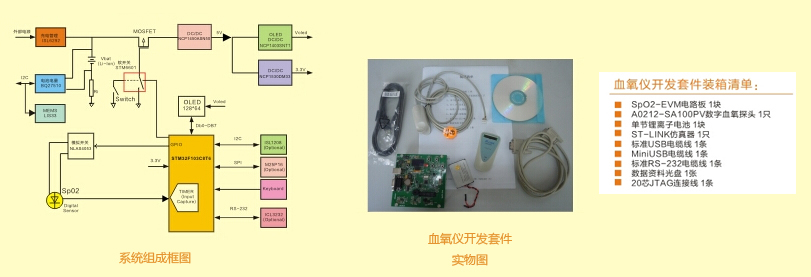

示意图
