EL5171/2 双绞线视频传输应用的设计方案

分享到：

QQ 新浪微博

EL5171/2 是 Intersil 公司推出的双绞线视频信号传输器件，其中 EL5171 是 250MHz 差分驱动器，
实现了对摄像头输出的 AV 视频信号至差分信号的转换，并传输出去，传输距离最长可达 1200 米。
EL5172 是 250MHz 差分接收器，实现了接收差分信号转换成单端 AV 视频信号，送到视频终端进行
显示。器件采用单 5V 或双 ±5V 供电，限斜率均为 800V/μs。非常适合于恶劣环境下的视频信号双绞线
传输，采用差分信号的传输可以有效地抑制共模干扰信号对视频信号的影响，并能够较大幅度地节约成本。

优势

通过板上拨断开关进行增益设置，实现 300m ~ 1200m

发送板和接收板供电电压 AC/DC 9V ~ 24V

视频信号的双绞线传输

主要器件

类别	产品型号	厂商	描述	资料	购买
标准线性电源	LM317MDTRKG	ON Semiconductor	可调输出稳压器		立即购买
充电泵型 DC/DC 转换器	ICL7660SIBA	Intersil	DC-DC 电荷泵		立即购买
标准线性电源	MC78L05ABP	ON Semiconductor	固定输出 5V/100mA 稳压器		立即购买
标准线性电源	MC79L05ACLPR	Texas Instruments	固定输出 -5V/100mA 稳压器		立即购买

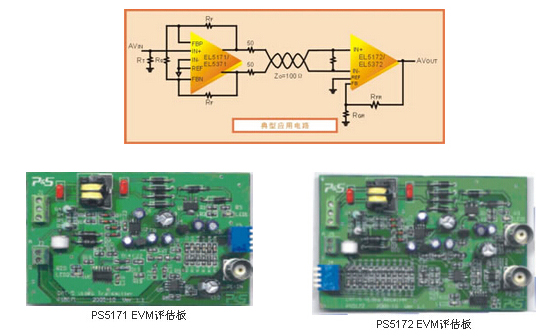

示意图
