准确定位讯息的最佳解决方案
分享到:

Decawave 公司为您提供准确定位讯息的最佳解决方案,准确定位使业务更高效,环境更安全,设备更智能。此方案包括 IEEE802.15.4-2011 UWB 收发器 DW1000、基于 DW1000 收发器的模块 DWM1001、基于 DWM1001 模块的评估板 DWM1001-DEV 以及 MDEK1001。

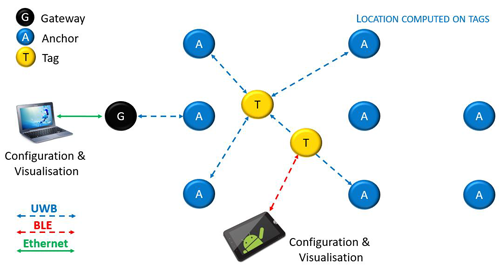

结构图

相关产品

DW1000
DW1000 是一颗高度集成、超宽带( UWB )、低功耗、低成本、兼容 IEEE802.15.4-2011 收发器,使用 TOF 和 TDOA方式,支持单/双向测距,将定位到 10cm 的精度,支持数据传输速率高达 6.8Mbps。
兼容 IEEE802.15.4-2011 UWB 协议标准
支持 6 个射频带,从 3.5GHz 到 6.5GHz
可编程发送器输出功率
最大范围和精度的全相干接收器
供电电压 2.8V 至 3.6V
低功耗
睡眠模式电流 2μA
深睡眠模式电流 100nA
数据速率 110Kbps, 850Kbps, 6.8Mbps
最大数据包长度为 1023bytes, 用于高数据吞吐量应用
支持单/双向测距以及 TOF 和 TDOA 定位
主处理器采用 SPI 接口
少量外部组件
6mm×6mm 48 引脚 QFN 封装,0.4mm 引线间距

DWM1001
DWM1001 模块是基于 Decawave 公司超宽带( UWB )收发器 DW1000 设计,遵循 IEEE802.15.4-2011 UWB 协议的实施。集成 UWB、蓝牙®天线、RF 电路、Nordic nRF52832 器件和三轴运动传感器。
测距精度在 10cm 以内
UWB 通道 5 印制 PCB 天线( 6.5GHz )
6.8Mbps 数据速率
60m 视线范围典型
符合 IEEE 802.154-2011 UWB 协议
采用 Nordic nRF52832 器件
蓝牙®连接
蓝牙®芯片天线
运动传感器:三轴加速度计
低功耗睡眠模式下的电流消耗:< 5μA
供电电压:2.8V 至 3.6V
尺寸:19.1mm×26.2mm×2.6mm

DWM1001-DEV
DWM1001-DEV 即插即用开发板,用于评估 Decawave 公司 DWM1001 模块的性能。轻松组装一个全无线 RTLS 系统,包括基站、标签和网关,而不需要设计任何硬件或编写一行代码,并快速地开发应用程序。
DWM1001 模块表贴安装
通过 USB 连接,实现再编程、调试和供电
板上集成 JLINK 接口,实现调试和闪存
通过 PC 终端的 API 命令,配置和询问设备
26 针 Raspberry Pi 兼容插头
复位和用户定义按钮和 LED 指示
电池充电电路

通过 SPI、UART 和 BLE 接口,对外部 API 进行配置和控制
通过板上插头接口,允许访问 DWM1001 所有通用 I/O 接口

MDEK1001
MDEK1001 为客户提供了一个可扩展的 RTLS 网络解决方案、包括必要的硬件、软件和开发环境,以快速评估其特性和性能。评估套件包括 12 个封装的开发板( DWM1001-DEV ),可配置为锚、标签或网关,所有开发板均有塑料外壳。通过 USB 接口电缆供电(电池组供电)、闪存和调试,并提供快速启动指南、粘合垫、直角 USB 连接器、彩色贴纸。



应用
适用于医疗、消费者、工业以及其它位置感知无线传感器网络。

主要器件
产品型号 描述 厂商 资料 购买
DWM1001 DW1000/BLE 模块 Decawave 立即购买
DWM1001-DEV 基于 DWM1001 的开发板 Decawave 立即购买
MDEK1001 基于 DWM1001 的开发套件 Decawave 立即购买
