NCP3163 反相应用设计方案
分享到:
NCP3163 是安森美半导体 (ON Semi) 最新推出的一款新型多种拓扑结构 DC-DC 控制器,具有 2.5V~40V
宽的输入电压范围,最高达 300KHZ 的可设置开关工作频率,3.4 安培 (A) 的峰值输出电流,具滞后和
逐周期电流限制的新型内部热关机功能。NCP3163_Invert_EVB 是基于该器件反相应用的参考设计方案。
可应用于汽车电子、工业控制设备、电力设备、打印机、DSL 调制解调器和 WAN/LAN 等。

优势
Vin= 7V~16V ; Vout= -15.0V
Iout = 500mA

主要器件
类别 产品型号 厂商 描述 资料 购买
开发工具 NCP3163_Invert_EVB P&S 评估板 立即购买
开关型 DC/DC 转换器 NCP3163BPWR2G ON Semiconductor 控制器 立即购买
二极管 MBRS240LT3G ON Semiconductor 配套二极管 立即购买
电感 PSCDS127T-470M-N Chilisin 配套电感器 立即购买

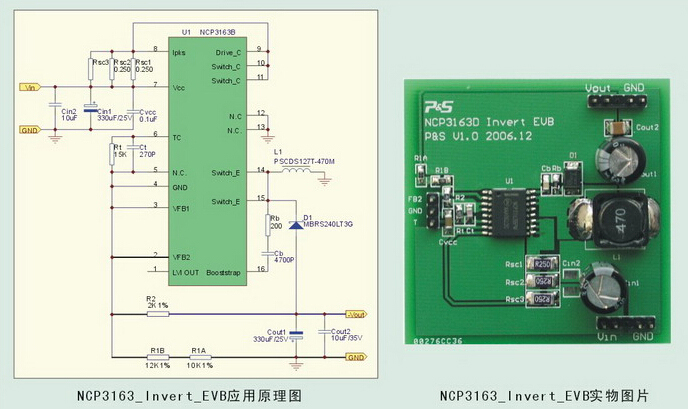

示意图
