CS5172/74 反压式应用设计方案
分享到:
安森美半导体 (ON Semi) 的 CS5171/2/3/4,工作频率 280K/560K,内部集成了 1.5A 的功率开关,具有
极宽输入电压范围 2.7V~30V,可以构成升压型,反激式,正激式,反压型,SEPIC 型的开关电源,内部
具有过流保护,过热关闭等功能,具有极宽的工作温度范围,工业级 -40~125℃。用 CS5172/4 可以方便
构成反压式开关电源,CS5172/4_EVM_INVERT 是用负电压做反馈的,所以可以得到精度比较高的负电压
输出。可应用于:工业控制、仪器仪表、电源适配器、安防监控等。

优势
Vin = 2.7V~12V
Vout= -12V/100mA

主要器件
类别 产品型号 厂商 描述 资料 购买
开发工具 CS5172/4_EVM_INVERT P&S 评估板 立即购买
开关型 DC/DC 转换器 CS5172EDR8G ON Semiconductor 控制器 立即购买
开关型 DC/DC 转换器 CS5174EDR8G ON Semiconductor 控制器 立即购买
二极管 MBRS140T3G ON Semiconductor 配套二极管 立即购买
电感 PSCDS125T-330M-S Chilisin 配套电感器 立即购买

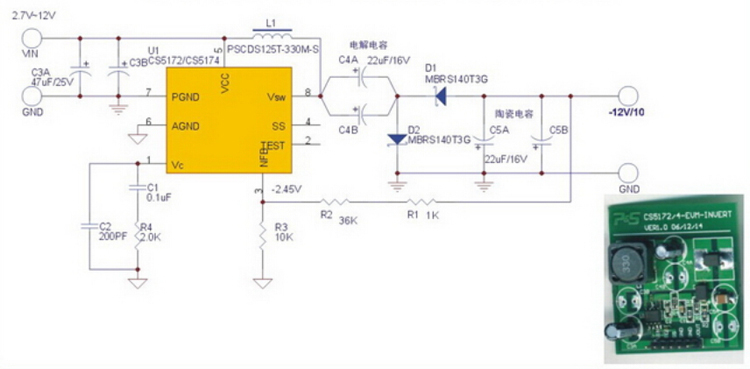

示意图
