基于 Renesas 的 RAJ240100 的工规 BMS

分享到：

QQ 新浪微博

Renesas 的 RAJ240100 是当前最先进的电池管理 SoC 之一，集成了 10 节电池串联电池管理系统的全部功能。包含了一个带 CAN 接口的 16 位 RL78 单片机内核，10 节串联电池测量模拟前端和高边 MOSFET 驱动器。配合我司代理的 100A 大电流 MOSFET 共同组成 10 节以内串联锂电池管理解决方案。目前已经实现多个不同规格的应用，最大 30 节 18650 电池（ 3 并 10 串）最大 40 安连续放电电流。

结构框图

特性

功能齐

集成度高

外围器件少

算法成熟

集成高边驱动

断电不影响通讯

应用领域

高功率电动工具

电动车

机器人等电池管理

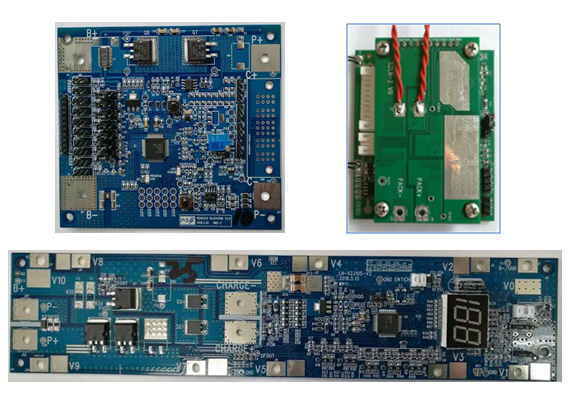

评估板

主要器件

产品型号	厂商	描述	资料
RAJ240100	Renesas	内带MCU实现对锂离子电池的管理		购买
STH15810-2	STMicroelectronics	单N沟道功率MOSFET		购买
