基于 STM32 平台的电力采集器解决方案
分享到:
STM32F101CBT6 是 ST 公司推出的基于 ARM Cortex 内核的高性能处理器, 具有 1.25DMIPS/MHz 的
处理能力。通过 SPI 总线与电力载波芯片 MI200E 进行通信,该芯片是弥亚微电子推出的高性能电力线
载波芯片,具有电力载数据波编解码、电力线载波监听等功能,通过软件实现标准的 DL/T 645 及 DL/T 698
协议标准。485 通信采用 Intersil 公司出品的 ISL3152,具有 ±16.5KV ESD 保护功能。存储芯片 E2PROM
采用 ST 的 M24C64,用于存储各种必要信息,如电力线路由表等。用电用户 485 电能表 (或载波电能表)
通过采集器,把各自表中的用电情况数据集中到采集器中。

优势
220V 交流电接入
载波发射功率 0.4W,载波通信距离 200m
每台采集器最多可以管理 32 台单相表
24 小时内抄读成功率 100%,数据准确率 100%
可接受主站校时命令,计时误差 ≤0.5s/天
瞬时或长时间断电时,数据不会被误读或丢失,
月数据保存一年以上
数据保存时间为 10 年

主要器件
类别 产品型号 厂商 描述 资料 购买
32 位系列单片机 STM32F101CBT6 STMicroelectronics 高性能 ARM Cortex-M3 核 MCU 立即购买
EEPROM 存储器 M24C64-WMN6TP STMicroelectronics 8K 字节 EEPROM 立即购买
RS-485/422 接口 ISL3152EIBZ-T Intersil 485 接口芯片 立即购买
开关型 DC/DC 转换器 NCP3063DR2G ON Semiconductor 带 ADJ 端的 DC/DC 电源芯片 立即购买

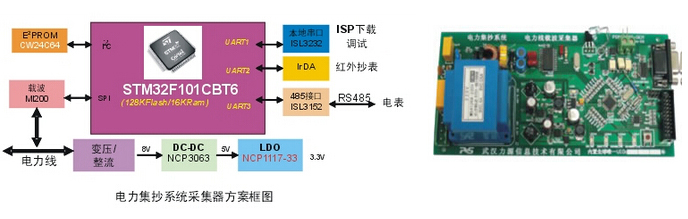

示意图
