OBC设计不断升级,揭秘如何适应更高功率等级和电压
分享到:

消费者需求不断攀升,电动汽车(EV)必须延长续航里程,方可与传统的内燃机(ICE)汽车相媲美。解决这个问题主要有两种方法:在不显著增加电池尺寸或重量的情况下提升电池容量,或提高主驱逆变器等关键高功率器件的运行能效。为应对电子元件导通损耗和开关损耗造成的巨大功率损耗,汽车制造商正在通过提高电池电压来增加车辆的续航里程。

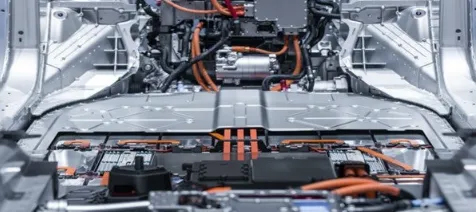

图1:生产中的电动汽车以及所需的复杂系统

由此,800 V 电池架构越来越普及,并可能最终取代目前的400 V 技术。然而,电池容量越大,所需的充电时间就越长,这正是车主的另一个顾虑,意味着若在抵达目的地前需中途充电,将要等待很长时间。


因此,就像需要提高电池电压一样,汽车整车厂商也必须跟上电动汽车车载充电器(OBC)的发展步伐,而首先要考虑的是必须支持800 V 电池架构和处理更高的电压。为此,现行的标准650 V 额定芯片元件需过渡到额定电压最高达1200 V 的芯片元件。此外,为加快电池充电速率,对更高额定功率OBC的需求也在日益增长。


消费者迫切需要更出色的性能


OBC能够将交流电转换为直流电,因而可以让汽车利用电网等交流电源进行充电。充电站的输出峰值会明显限制充电速度,同样的,OBC的峰值功率处理能力也是充电速度的一大影响因素。


在目前的充电基础设施中,充电桩分为三个等级:

• 1 级的最大功率为 3.6 kW
• 2 级的功率为 3.6 kW 到大约 22 kW ,与 OBC 的最大容量相当
• 3 级提供直流电,无需使用 OBC,功率为 50 kW 到 350+ kW

尽管速度较快的3级直流充电站已投入使用,但其在全球范围内分布有限,因此OBC仍然不可或缺。此外,许多企业正尽可能提高现有2级充电基础设施的性能并促进更高电压电池技术的采用,市场对更高能效OBC的需求预计仍将持续增长。

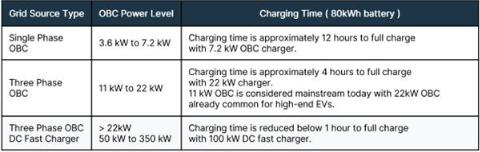

表1:OBC的不同功率等级及其对80 kWh 电池充电时间的影响

表1列举了常见的OBC功率等级及大致充电时间。为加快充电速度、满足消费者需求,行业已开始转向更强大的三相OBC。然而,电动汽车的实际充电时间取决于多个因素。


首先我们需要明确一点,充电并不是一个线性过程。当电池接近满容量(通常超过80%)时,充电速度会减慢,以保护电池健康。简单来说,电池电量越满,接受电能的速度就越慢。电动汽车通常不是满电状态,许多电动汽车制造商通常也不建议频繁待电量耗至0%再充满至100%,而是只需充一部分(例如最高充到80%),这样可显著缩短充电时间。此外,电气化趋势正逐渐延伸到公共汽车、货车、重型车辆和农业用车等各种车辆类型甚至是船舶,OBC还将继续发展,目标是实现22 kW 以上更高功率等级。


汽车整车厂商可以通过构建更强大的OBC来提高2级充电站的充电速度,但这需要利用经济高效且性能可靠的电子元件,来实现更高的电压(800 V,而非400 V)和更高的功率等级。



更高性能OBC的关键设计考虑因素


对于更高性能的OBC,除了额定功率和电池电压之外,还有许多因素需要考虑。其中包括散热管理、封装限制、器件成本、电磁兼容性(EMC)以及对双向充电的潜在需求。


谈到散热管理,很容易想到增加OBC的尺寸和重量。然而,这种简单的方案并不理想,因为电动汽车的空间有限,难以容纳过于庞大OBC,而且重量增加也会导致缩短车辆的续航里程。


800 V 电池架构可以带来诸多益处,例如减少导通损耗、提高性能、加快充电和电力输送速度等,但也为设计师带来了许多复杂难题:

• 器件供应:寻找适合 800 V 安全运转的器件可能会很困难。
• 降额以确保可靠性:即使是合格的器件也可能需要降额,也就是以低于最大容量的功率运转,以确保长期可靠性。
• 安全问题:更高电压的系统需要强大的绝缘和安全功能。
• 测试和验证:验证高电压系统更为复杂,可能需要专门的设备和专业知识。

为此,需要用到击穿电压更高的元件,对于MOSFET而言尤其如此。事实证明,在需要更快MOSFET开关的更高电压应用(例如OBC)中,改用高性能碳化硅(SiC)元件将大有裨益。开发PCB布局时,考虑电压等级也至关重要,因为可能需要相应地扩大元件间距和PCB走线之间的距离。同样,暴露于更高电压的其他器件(例如连接器、变压器、电容)也需要更高的额定值。


改进OBC设计,提升性能和功能


安森美(onsemi)是一家值得信赖的高功率汽车应用功率模块供应商,可以为向800 V 电池系统过渡提供强大支持。安森美先进的EliteSiC 1200 V MOSFET和汽车功率模块(APM)能够实现更高的功率密度,在汽车设计领域一直深受认可。

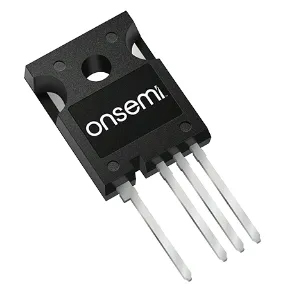

图2:EliteSiC 1200V MOSFET 采用TO247-4L封装,提供开尔文源极连接(第3根引线),可消除栅极驱动环路内共源极寄生电感的影响

APM32功率模块系列集成安森美先进的1200 V SiC 器件,针对800 V 电池架构进行了优化,更适用于高电压和功率级OBC。APM32系列包括用于功率因数校正(PFC)级的三相桥模块,例如采用1200 V 40 mΩ EliteSiC MOSFET(集成温度感测)的NVXK2VR40WDT2。该模块专为11 – 22 kW OBC 终端应用而设计。


相较于分立方案,APM32模块技术具有多种优势,包括尺寸更小、散热设计更佳、杂散电感更低、内部键合电阻更低、电流能力更强、EMC性能更好、可靠性更高等,从而有助于创建高性能双向OBC(图3)。这不仅能够增强车辆OBC的功能,还能让电动汽车充当移动的电池储能器。

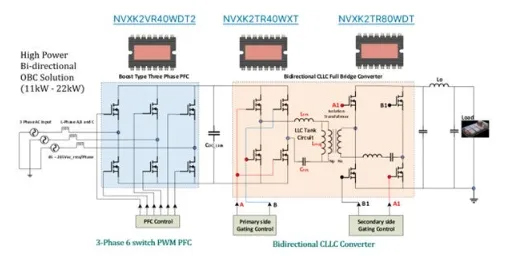

图3:采用EliteSiC 1200V APM32 功率模块的高功率(11 kW-22 kW) 双向OBC方案

图3的OBC功率级示例中包含升压型三相PFC和双向CLLC全桥转换器,用于提供必要的功率和电压处理及先进的双向充电功能。


在全球各地逐渐转向太阳能和风能等可持续能源之际,电网的电力供应有时可能供不应求。充满电的电动汽车能够作为重要的储能资源,用来支援电网的峰值需求,或者在建筑物主要电源受损的紧急情况下使用。利用安森美APM32等模块,OBC可以实现电动汽车电池的双向能量传输。由此,电池存储的能量可以短暂地为房屋供电,之后还能随时充电。


可靠的设计和供应


与一些将封装技术外包的竞争对手不同,安森美的APM系列均在内部设计和制造,因而能够更好地掌控散热优化。此外,安森美为制造商提供了一系列封装和制造选项,包括裸片、分立元件或模块,从而确保有合适的方案支持任何先进的OBC设计。


结论


OBC技术正蓬勃发展,不仅能帮助汽车制造商满足消费者对电动汽车的需求,还能有效应对800 V 电池架构等新技术趋势。利用安森美系统方案(例如APM32功率模块),汽车设计人员可以简化流程并有效满足新需求,从而在大量减少设计工作的同时,确保更高的质量、可靠性和供应链一致性。


此外,安森美还提供广泛的技术支持、仿真及其他电源方案,其中包含EliteSiC 1200 V M1和M3SMOSFET、EliteSiC 1200V D1和D3二极管,以及电隔离栅极驱动器、CAN收发器和可复位保险丝等配套器件,旨在助力实现全面、高性能的OBC设计。
