Vishay 专为 48 V 电动汽车应用而开发的 eFuse 参考设计
分享到:
在电路保护设计中,电子保险丝 ( eFuse ) 是一个令人兴奋的技术,也代表着一种创新的新趋势--这种基于半导体技术、具有自恢复特性的解决方案,正在快速取代传统的机械继电器和接触器以及不可恢复保险丝,在高功率应用中保护硬件电路和用户免受过流损害。

伴随着电气化和电子化的发展,汽车电子已经成为一个 eFuse 应用的主要领域。在这方面,Vishay 也一直在通过打造适用于不同场景的 eFuse 参考设计,推动这一新创新技术的应用落地。

一款 Vishay 专为 48 V 电动汽车应用而开发的 eFuse 参考设计,其采用 TrenchFET MOSFET,能够处理高达 100 A 的连续电流,可在 2 μs 内关断电流,实现过流保护。该参考设计具有预充、连续电流监测和过流保护功能,可在最大电流下连续工作,而功耗却小于 14 W,因此无需主动冷却。

优势
2μs 内断开电路连接;
可对直流支撑电容进行预充;
可复位式保险丝;
可调电流限值;

应用框图

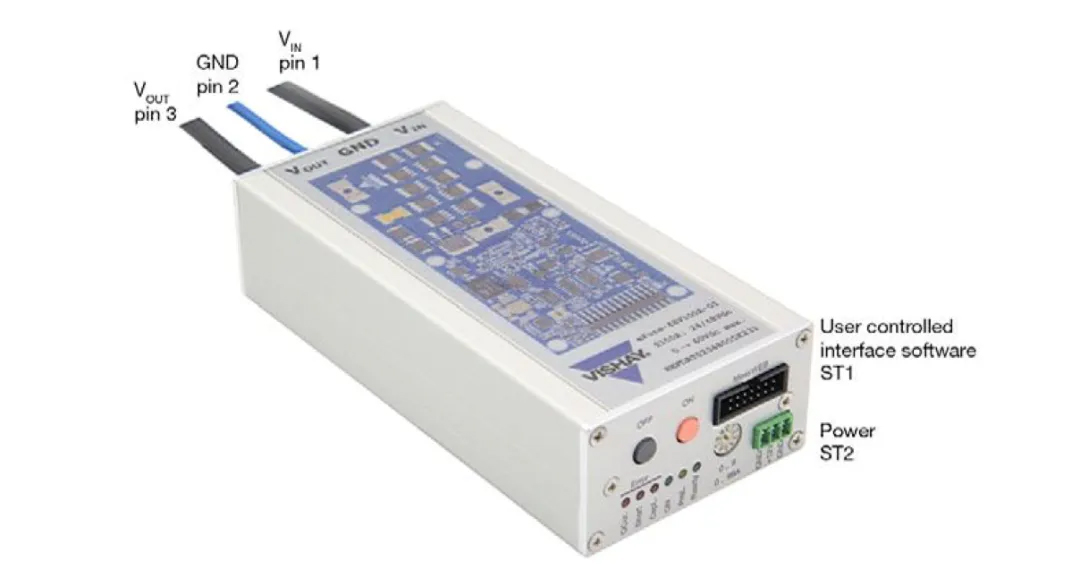

图1:Vishay 的 48 V , 100 A eFuse 参考设计

图2:48 V , 100 A eFuse 参考设计原理图

主要器件
产品型号 厂商 封装     VDS(V) RDS(on)
@ 10 V
(Ohms)
RDS(on)
@ 4.5 V
(Ohms)
Qg
@ 10 V (nC)
资料
SQJA84EP-T1_BE3 Vishay 5*6 Single Nch 80 0.0102 0.0131 3
SQJQ184E-T1_GE3 Vishay 8*8 Single Nch 80 0.0011   36
