行业介绍

在智能家电飞速发展的今天，传统控制面板方案正面临成本高、设计繁、开发慢的多重挑战。过去，要实现触摸与显示功能，往往需要"触摸MCU"与"显示驱动"两颗芯片协同工作，而若将触摸检测功能集成于主控MCU，虽然节约了一颗独立芯片的成本，却大量占用了宝贵的I/O口资源与软件算力，导致MCU扩展性受限，系统升级与功能拓展难度增大。

为此，中微爱芯推出新的触摸显示一体化控制方案。其核心器件AiP1648，将高精度触摸检测功能从主MCU中分离，并将其与多段位LED显示驱动一同集成于一颗外部芯片之中。该方案凭借高集成度、低成本、易开发等优势，实现了对主MCU资源与系统整体成本的双重解放，为智能家电面板的设计提供了更优解。

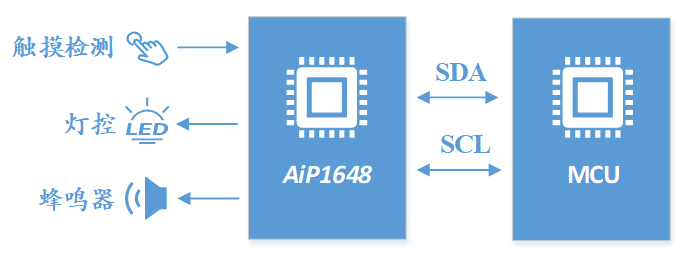

整体解决方案

本方案以AiP1648为核心构建完整的触摸显示控制系统。该芯片将8通道高精度触摸检测与多段位LED显示驱动集成于单芯片，采用IIC通信协议可轻松实现触摸参数配置、状态读取与显示控制。

相比传统双芯片架构，AiP1648通过高度集成设计，显著优化系统成本并简化电路板布局。芯片支持10段7位到13段4位共阴极LED显示，具备8级辉度调节功能，触摸灵敏度、消抖次数等关键参数皆可通过软件灵活设定，适配多样场景需求。

方案采用模块化设计，集成了触摸检测系统、显示驱动模块和标准IIC通信协议，实现与主MCU的高效数据交互。通过精简外围电路与优化系统结构，该方案为各类家电面板提供了一站式、高可靠、易落地的完整解决方案。

AiP1648方案

方案特点

• 集成度超高：触摸、显示、驱动、通信全集成，外围元件极少，布局更简洁
• 功能外置化：将触摸检测功能从主MCU中分离，有效释放了MCU的I/O端口资源，提升系统设计的灵活性与可扩展性

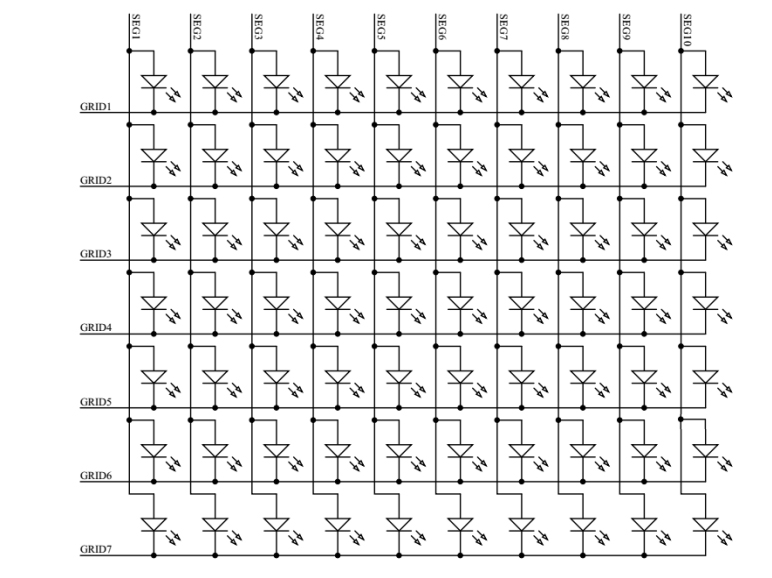

• 显示随心控：支持10段7位到13段4位LED显示，8级辉度可调，明暗随心，视觉效果细腻
• 蜂鸣器集成：集成有源蜂鸣器驱动程序，提示音效轻松实现，交互体验更完整
• 多键触控可调：8个触摸按键通道，支持多键同时检测，触摸阈值、消抖次数、噪声值均可软件配置，适应不同场景
• 通信更高效：采用标准IIC协议，与主MCU轻松对话，配置灵活、响应迅速
• 抗干扰高可靠：高抗干扰设计，告别误触，运行更稳定
  CS：10V静态、3V动态
  EFT：4000V-100KHz/5KHz

典型应用图

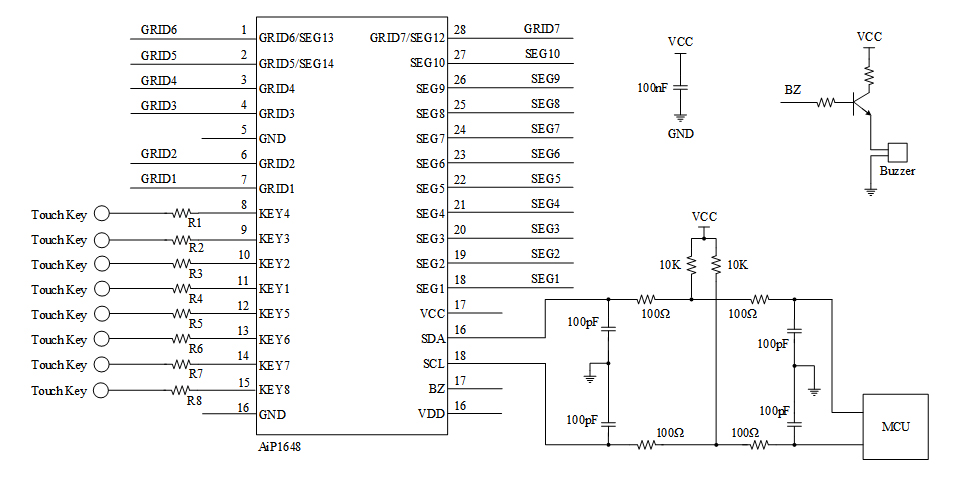

AiP1648典型应电路图

方案实物

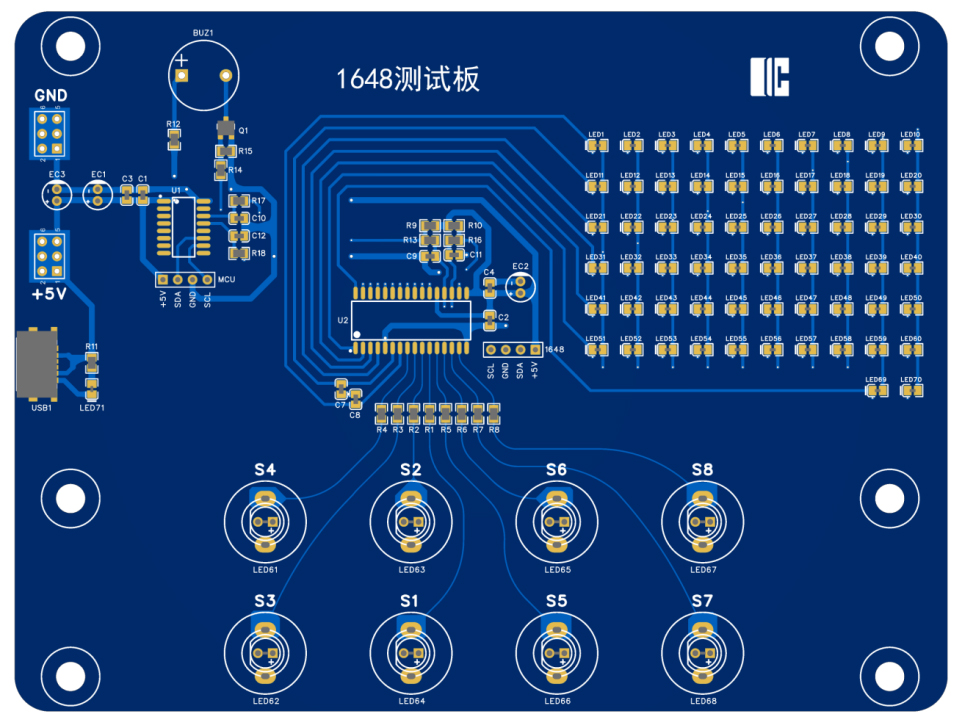

AiP1648demo板PCB图

应用领域

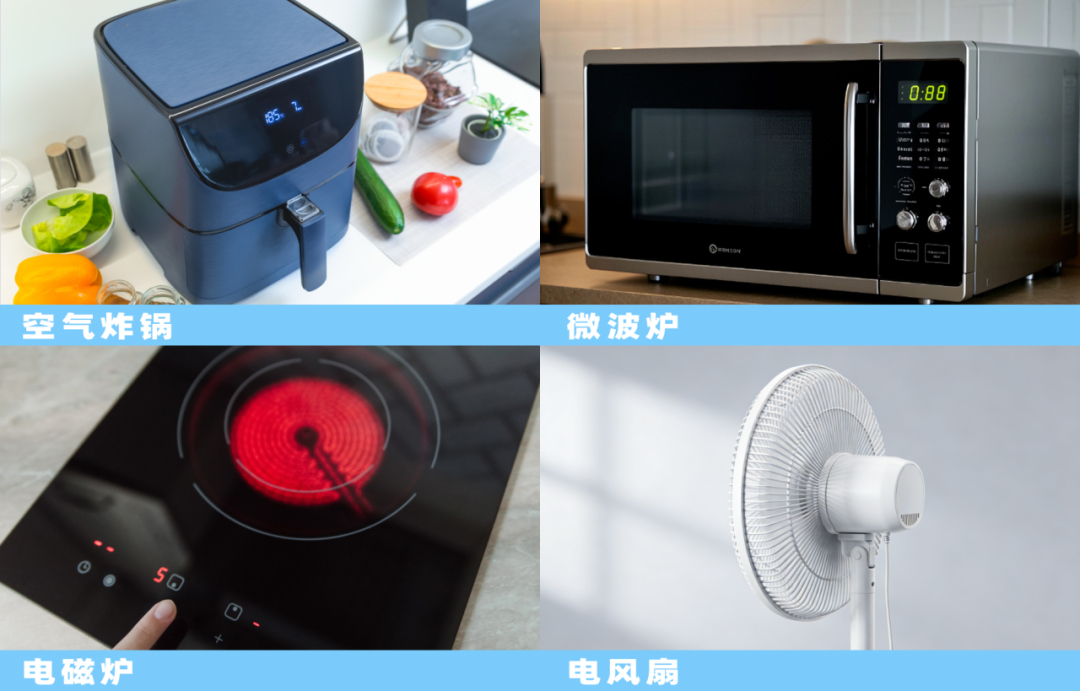

LED显示面板和触摸按键场合，例如炸锅，微波炉，电磁炉，热水器，风扇等家电产品。

芯片资源

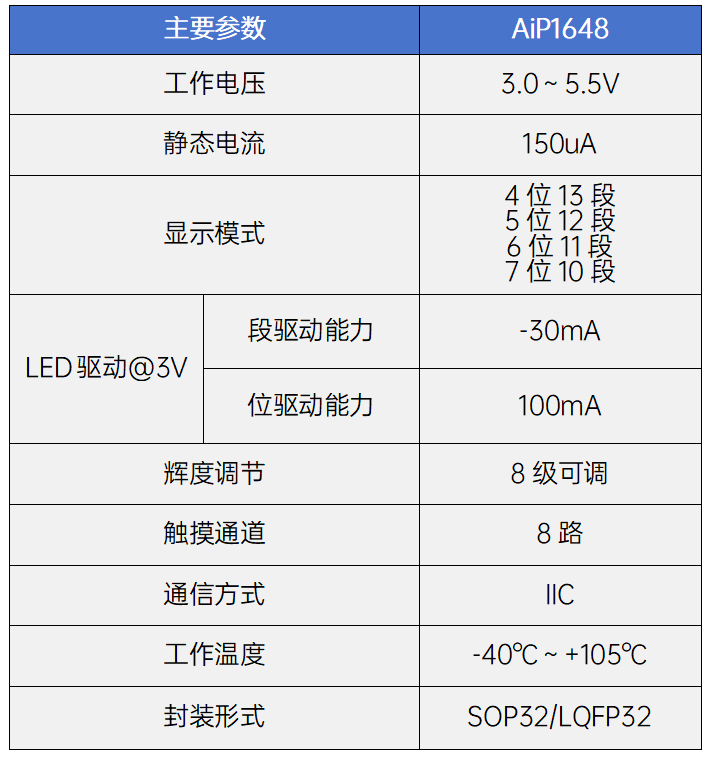

中微爱芯AiP1648具体参数如下表所示：

结语

AiP1648延续了独特的"触摸+显示"二合一架构，为成本敏感型应用提供了极具竞争力的解决方案。

本文来源：中微爱芯
