华润微电子三款IPM硬核新品齐发，能效跃升再进阶
在全球能源格局深度调整，"双碳"目标引领的时代背景下，能源利用效率成为行业核心关切，每一度电的损耗都需精准把控。华润微电子功率器件事业群（以下简称PDBG）应势而进，重磅推出三款IPM（智能功率模块）硬核新品：500V/4A 半桥IPM、600V/15A DIP-25A封装IPM以及600V/20A DIP-26A封装IPM。该系列产品凭借更高功率密度、更低能量损耗与更优性价比，为生活电器、工业变频等关键应用场景的"用电升级"提供强力支撑，助力行业实现能效与效益的双重突破。
01
生活电器高性价比之选：
500V/4A 半桥 IPM
型号：CRM50TE04FA/CRM50TF04FA
一、产品优势
面对生活电器市场对成本控制与性能达标的双重要求，本款产品应需而生，其核心优势集中在"降本不减效"。
• 成本优势显著：与同封装的5A产品相比，成本降低约15%，为终端客户压缩生产成本提供关键助力。

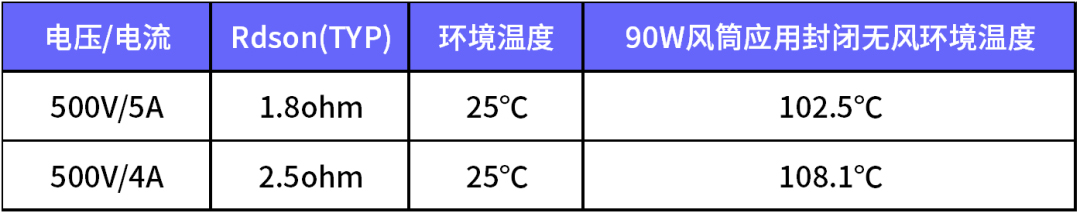

• 性能完全达标：针对90W高速风筒的实测显示，其工作温度仅比5A规格高6℃，完全符合行业需求，确保设备稳定运行。

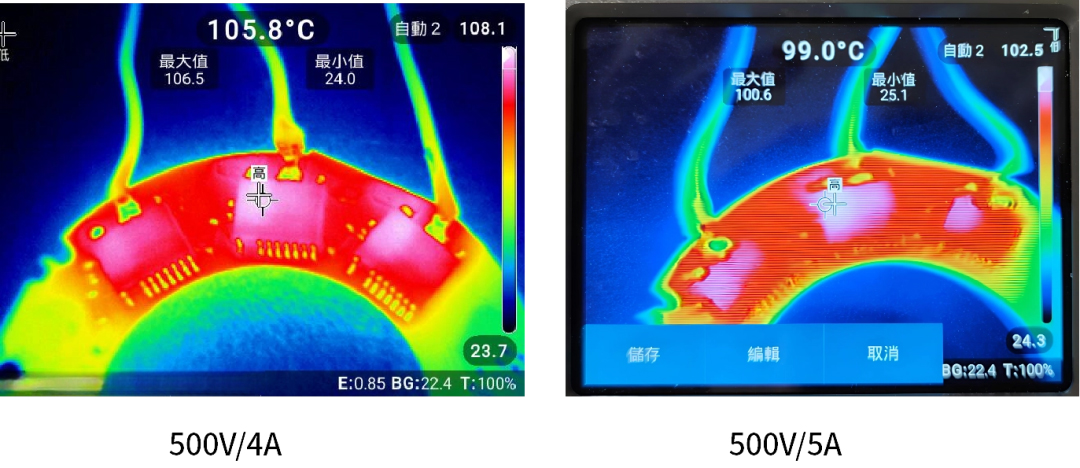

高速风筒应用测试
• 封装灵活适配：提供SOP-11与ESOP-9两种封装形式，可灵活适配不同电器的设计需求。

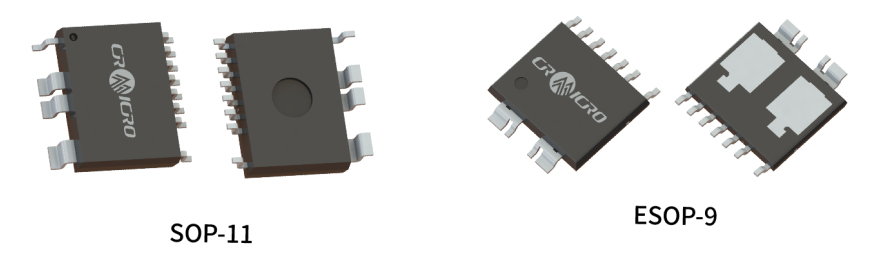

△ 500V/4A 半桥 IPM 封装外形
二、产品核心特性
• 内置快恢复功率MOSFET，优化开关损耗
• 集成高压栅极驱动电路（HVIC），简化外围设计
• 自带欠压保护、VTS温度检测输出功能，保障运行安全
• 内置自举二极管与双高互锁功能，进一步提升模块可靠性
三、典型应用场景
广泛适用于生活电器领域，是高速风筒、小功率风扇等设备实现"降本增效"的理想选择。
02
同体积"功率跃级"：
600V/15A DIP-25A封装IPM
型号：CRM60GK15EA
一、产品优势
在工业控制与厨卫电器应用中，"小体积高功率"是核心需求，本款产品通过技术优化，实现同封装下的功率突破。
• 性能优化升级：对IGBT（绝缘栅双极型晶体管）与 FRD（快恢复二极管）进行同步优化，有效降低导通压降，减少温升，提升运行效率。
△华润微600V/15A DIP-25A封装IPM模块的VCESAT与友商产品对比
△华润微600V/15A DIP-25A封装IPM模块的VF与友商产品对比

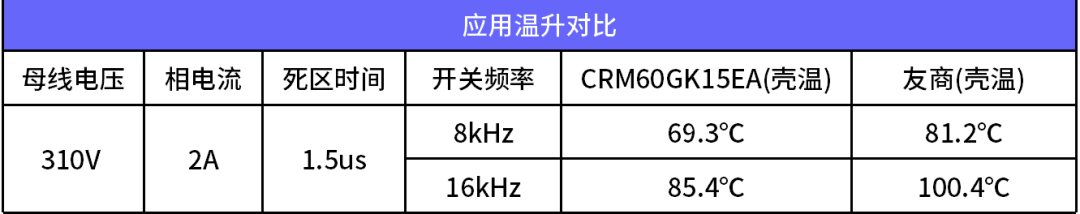

与友商同规格、同封装产品相比，功率表现更上一层楼，在有限空间内实现更强性能输出。
• 管脚 PIN TO PIN 兼容：严格遵循市面主流DIP-25A封装的管脚定义，实现完美PIN TO PIN匹配，无需调整现有PCB板布局，直接支持"plug&play"（即插即用）替换。这一设计能省去硬件改板的时间与成本，大幅缩短设备调试与更新周期，让工业变频、伺服驱动系统的升级更高效、更省心。

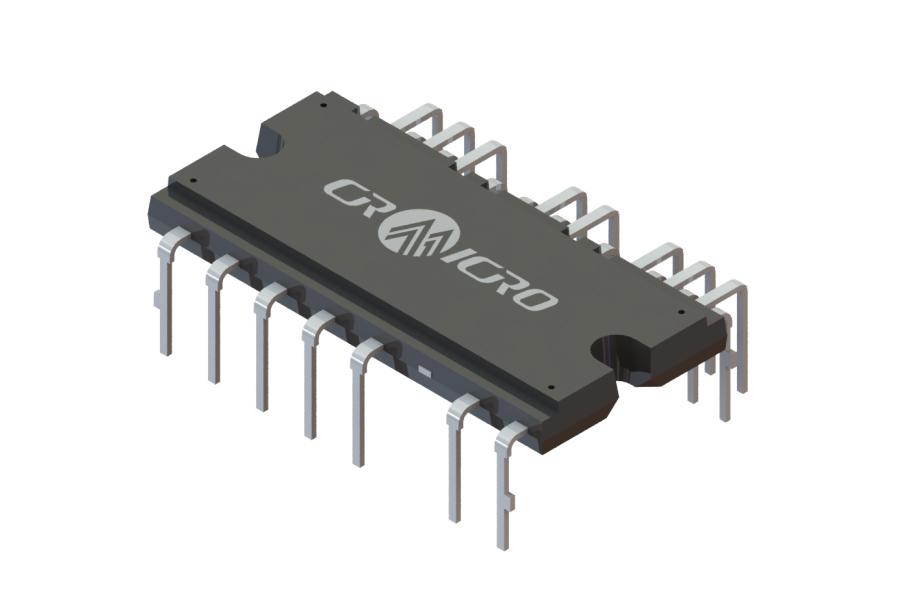

△ 600V/15A DIP-25A封装外形
二、产品核心特性
• 内置VCCx/VBx欠压保护功能，避免电压异常导致的模块损坏
• 集成高精度短路保护功能，快速响应短路故障，保障系统安全
• 自带使能关断、温度输出与故障输出功能，便于实时监控与控制
• 内置自举二极管与双高互锁功能，进一步提升模块可靠性
• 绝缘耐压等级达1500V AC/min，满足工业级高绝缘要求产品应用
三、典型应用场景

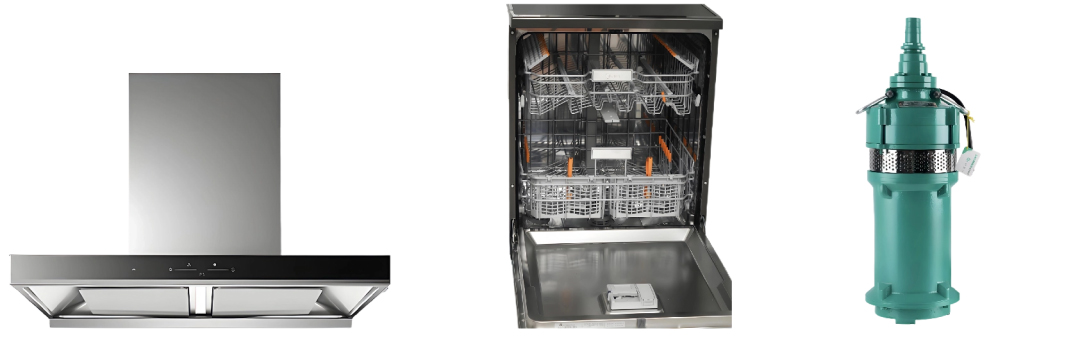

覆盖厨卫电器与工业控制两大领域，可完美适配油烟机、洗碗机、水泵等设备，同时也是工业变频、伺服驱动系统升级的优选模块。
03
功率新品"攀登之作"：
600V/20A DIP-26A封装IPM
型号：CRM60GL20EB
一、产品优势
作为PDBG功率提升的代表性IPM产品，本款模块进一步提升了DIP-26A 封装的功率水平，为高功率需求场景提供适配新方案。
• 功率表现进阶：作为PDBG首款20A DIP-26A封装IPM模块，有效提升了该封装形式的功率上限，为高功率适配需求提供更多可能。
△ 600V/20A DIP-26A封装外形
在环境温度为25℃、125℃的工况下，开关波形干净平滑，对电磁干扰（EMI）控制效果良好，有助于降低设备电磁兼容设计难度。

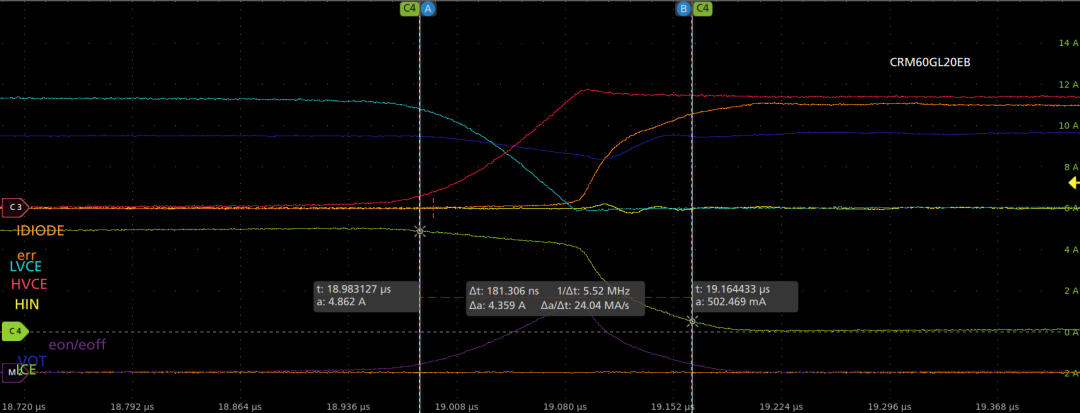

△ 在环境温度为25℃的工况下，华润微600V/20A DIP-26A封装IPM的开通波形

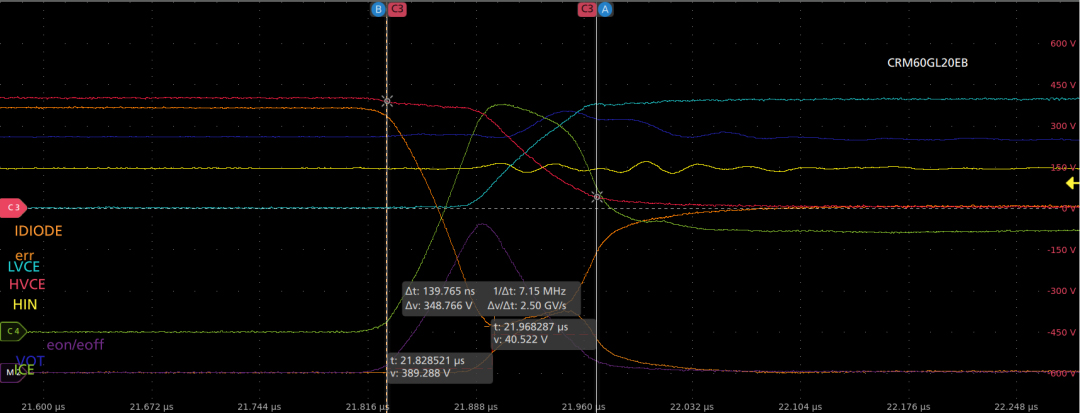

>△ 在环境温度为25℃的工况下，华润微600V/20A DIP-26A封装IPM的关断波形
△ 在环境温度为125℃的工况下，华润微600V/20A DIP-26A封装IPM的开通波形
△ 在环境温度为125℃的工况下，华润微600V/20A DIP-26A封装IPM的关断波形
可适配1.8kW以上系统，能够满足空调压缩机、大功率工业设备等场景对高功率模块的应用需求。
二、产品核心特性
• 内置VCCx/VBx欠压保护与高精度短路保护，双重保障运行安全
• 故障消隐时间超过40us，有效避免瞬时干扰导致的误触发
• 集成温度输出与过温保护功能，实时监测模块温度，防止过热损坏
• 内置带限流电阻的自举二极管，提升驱动稳定性
• 绝缘耐压等级达2000V AC/min，采用高导热DBC（直接覆铜基板），散热性能优异
三、典型应用场景

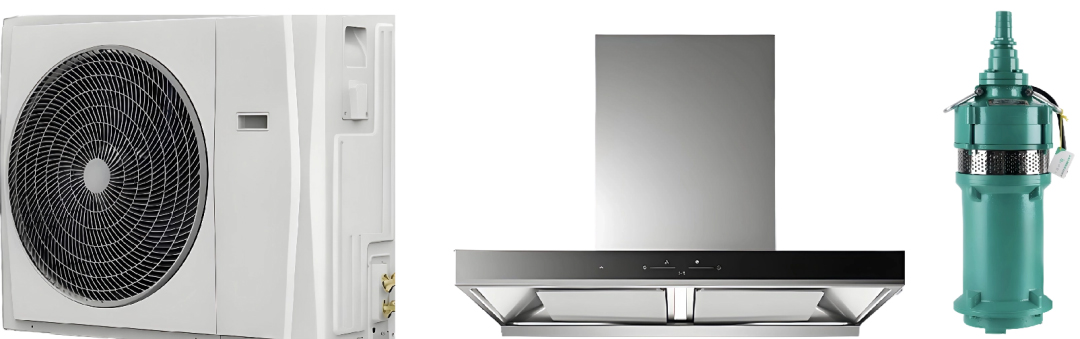

广泛应用于工业控制与白色家电领域，是空调压缩机、油烟机、水泵等设备实现高功率、高效率运行的核心组件。
四、结语
PDBG IPM产品始终以"提高单位功率密度"为核心竞争力，为消费电子、工业控制与白色家电领域持续注入高效动能，每颗新品都经过实际应用场景的严苛验证，用实测数据兑现节能收益，以长期稳定运行摊薄系统成本，让技术优势真正变成客户的利润。后续，PDBG将携手行业伙伴，共赴"双碳"目标引领的能效升级新征程。
本文来源：华润微电子
