Bluetooth® 5 无线片上系统 RSL10 产品应用及简介
安森美半导体近期推出一款超低功耗、高度灵活、支持多协议蓝牙 5.0、超微型的 BLE 系统单芯片 RSL10 器件 。该器件采用安森美半导体超低功耗技术，
提供行业最低的动态和深度睡眠模式功耗。RSL10 是针对 1.2V 和 1.5V 电池的应用而设计，支持 1.18V 至 3.3V 的供电电压范围，无需 DC/DC 转换器，
固件可在线更新，支持 2.4GHz 蓝牙多协议，提供超小型的 WLCSP51、QFN48 封装给客户选择。可设计到专用集成电路 ( ASIC ) 中或定制模块中，
以增强微型化和集成度的优势。主要应用于医疗保健/可穿戴/工业检测/汽车电子等领域。

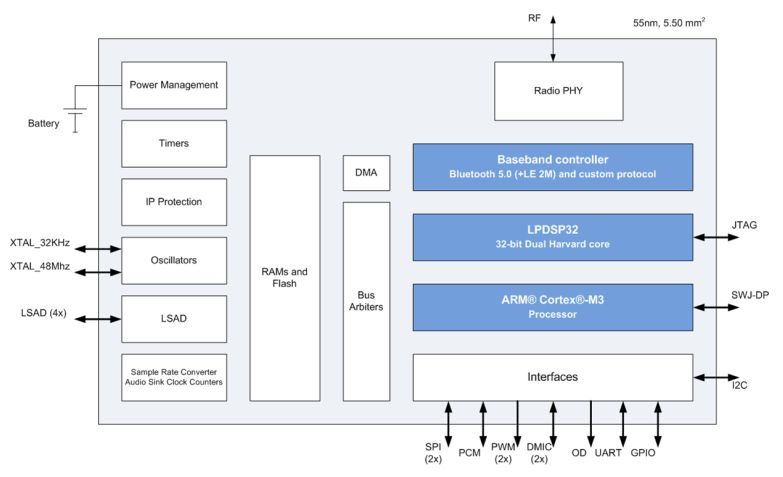

1、概述
• A/D 转换器 —— 适合与传感器连接以形成单芯片系统
• 物理层协议和接口
• 用于诸如音频编解码器数学程序的处理器
• 用于执行低能耗蓝牙堆栈和用户应用的处理器
2、超低的功耗
RSL10 在深度睡眠模式下、电压 1.25 V 时消耗的电流为 50 nA，在 0 dBm 时的传输 ( Tx ) 和接收 ( Rx ) 峰值分别为 8.9 mA 和 5.6 mA，最大限度延长电池的使用寿命。
3、高度灵活性
RSL10 的 Rx 灵敏度达到 -94 dBm，采用 384 kB 闪存，双核处理器 ( ARM Cortex-M3 处理器、32 位 Dual-Harvard 数字信号处理 DSP 系统 ) ，适用于各种不同传感器的 GPIO、LSAD、I2C、SPI、PCM 等模拟和数字接口，用户可根据需要进行编程。
4、可定制模块
RSL10 采用 55 nm 技术，可提供多种封装，WLCSP 封装 （ 2017年5月 ） ，QFN 封装 （ 2017年7月 ） 。结合 RSL10 器件，定制成 ASIC，设计成
SIP 模块，改进了小型化。
5、超小型设计
嵌入式闪存的最小形式因素 （ WLCSP ）
竞争力的系统解决方案（只需 10 个外部元件）
6、应用领域
健身追踪器/活动监视器、智能手表、助听器、心率监测、智能门锁等。
7、新扩展蓝牙 5 无线电系列以系统级封装（ SiP ）模块进一步简化“智能互联”应用的开发
新扩展的蓝牙 5 认证无线电系统单芯片( SoC ) RSL10 系列，采用一个现成的 6 x 8 x1.46 毫米系统级封装( SiP )模块。RSL10 支持蓝牙低功耗无线配置文件，
易于设计到任何“连接的”应用中，包括运动、健身、移动医疗、可穿戴设备、智能锁和电器。 RSL10 SIP 含内置天线、RSL10 无线电和所需的所有无源器件
在一个完整的微型方案中。RSL10 SIP 获蓝牙特别兴趣小组( SIG )认证，无需任何额外的射频（ RF ）设计考量，大大减少了上市时间和开发成本。
