ST 100V精密双向电流传感放大器TSC202x
ST TSC2020、TSC2021和TSC2022系列精密双向电流感应放大器。无论供电电压大小，两差分输入端, 通过外接并联电阻器, 实现-4V至+100V共模电压范围感应电流。可感应非常低的阻值压降，最大限度地减少测量误差。可用于各种设计电路中，如精确电流测量、过电流保护、电流监测和反馈回路等。

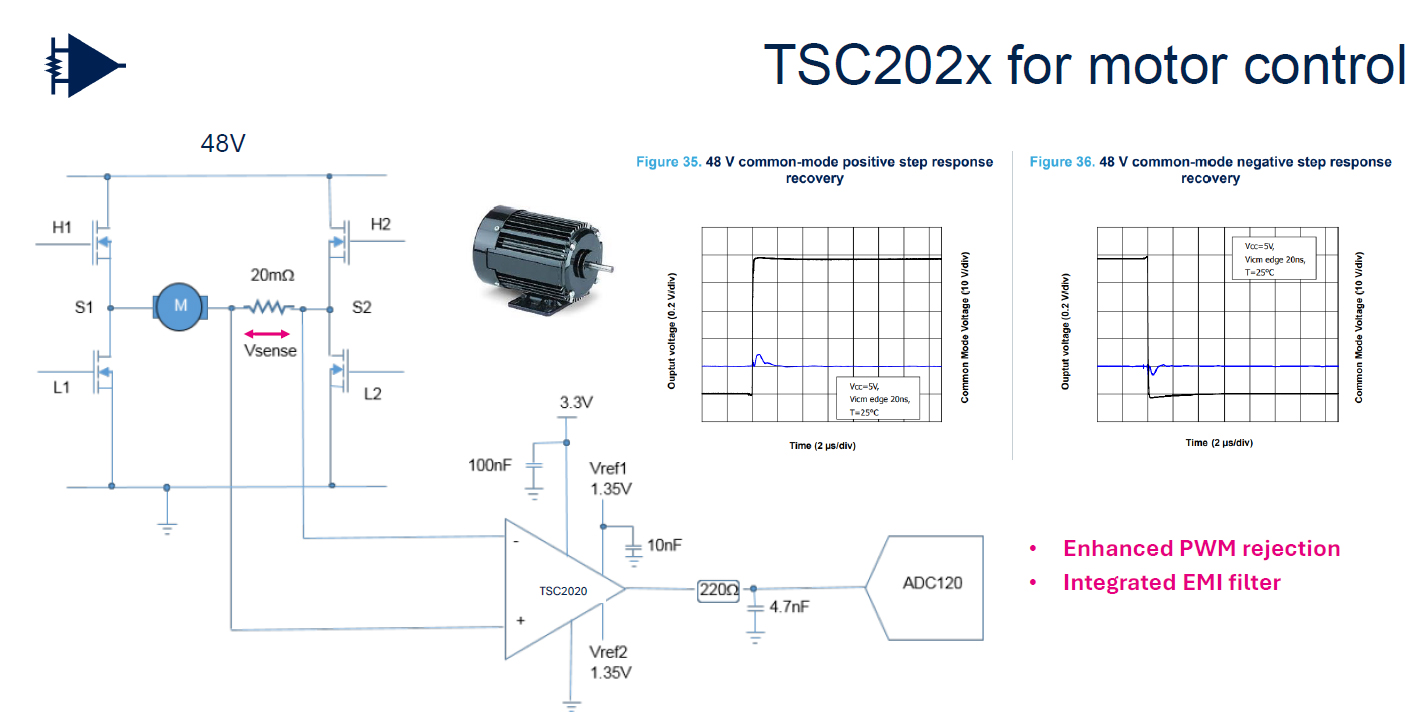

典型应用电路
特性
宽共模电压：-4V至100V
高共模抑制CMR：最小100dB
偏移电压：最大±150µV
偏移漂移：最大0.5µV/℃
供电电压范围：2.7V至5.5V
增强的PWM抑制
内部固定增益
–TSC2020：20V/V
–TSC2021: 50V/V
–TSC2022: 100V/V
增益误差：最大0.3%
增益漂移：最大3.5ppm/℃
2kV HBM ESD耐受性
工作环境温度范围：-40℃至125℃
SO8、MiniSO8和TSSOP8封装
AEC-Q100认证
应用领域
高侧/低侧电流感应
电池管理系统
48V配电
48V电动工具
电机控制
汽车
