SIMPLESWITCHER®150kHz,3A 降压型开关稳压器
TI 公司 LM2596 系列器件是德州仪器(TI)生产的 3A 电流输出降压开关型集成稳压芯片,它内含固定频率振荡器(150KHZ)和基准稳压器(1.23V),并具有完善的保护电路、电流限制、热关断电路等。利用该器件只需极少的外围器件便可构成高效开关稳压电路。
为了产生不同的输出电压通常将比较器的负端接基准电压(1.23V ),正端接分压电阻网络。其中 R1=1kΩ ,R2 分别为 3.1kΩ(5V),0(-ADJ)。将输出电压的分压电阻网络的输出同内部基准稳压值 1.23V 进行比较,若电压有偏差,则可用放大器控制内部振荡器的输出占空比,从而使输出电压保持稳定。
产品特性
5V 固定输出,可调输出
可调输出范围:1.2V 至 37V±4 %
确保 3A 输出负载电流
上至 40V 的输入电压范围
只需要四个外围元件
优秀的线路和负载调节规格
内置固定振荡器频率 150kHz
TTL 电平关断能力
低功耗待机模式,静态电流典型值 80μA
高效率
采用普遍使用的标准电感器
电流限制和热关断保护
应用领域
简单高效率降压调整器
板卡用开关稳压器
正至负电压转换前端调整器
订购信息

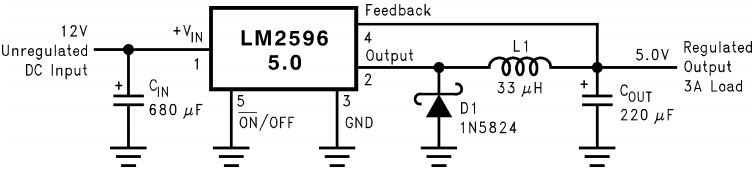

典型应用
