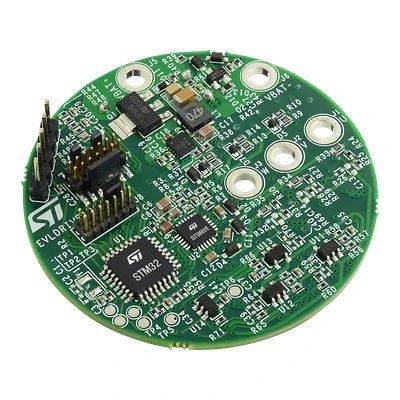

意法半导体EVLDRIVE101-HPD（高功率密度）电机驱动器参考设计在直径仅为50mm的圆形PCB上封装了三相栅极驱动器、STM32G0微控制器和750W功率级。该板在睡眠模式下的功耗极低（低于1uA），其微小的尺寸可直接安装在吹风机、手持吸尘器、电动工具和风扇等设备中。不仅如此，该板也能方便地安装到无人机、机器人和工业设备（如泵和过程自动化系统）的驱动器中。

该参考设计采用意法半导体稳健、紧凑的STDRIVE101三相门驱动器构建，可灵活选择电机控制策略，如梯形波或磁场定向控制（FOC），支持有感或无感转子位置检测功能。STDRIVE101 IC包含三个半桥驱动器，其具有600mA的拉电/灌电流能力，只用于工作电压为5.5V至75V的任何低压应用。芯片集成了高边和低边栅极驱动器的电源以及可配置的漏源电压（Vds）监测保护。此外，它还提供了一个外部引脚，用于选择直接的高边和低边栅极输入或PWM控制。

开发者可利用STM32G0单线调试（SWD）接口与微控制器进行交互，同时支持直接固件更新，允许应用错误修复和新功能。

意法半导体EVLDRIVE101-HPD参考设计的功率级采用STL220N6F7 60V STripFET F7 MOSFET，其1.2mΩ的典型Rds(on)不仅保证了效率，还简化了电机的即插即用连接。其他功能包括快速通电电路，该电路在空闲时将断开电源，以节省能源并延长电池供电应用的运行时间。驱动器IC内置的保护功能可保障系统的安全性和效率，包括功率级MOSFET的Vds监测，以及欠压锁定（UVLO）、过热保护和防交叉导通功能。
