器件型号：
CY7C68013A
文件编号：PP-2911-16cn
高速USB设备控制器
◇ 产品简介 ◇
Cypress公司的CY7C68013A是CY7C68013的低功耗版本，它集成USB2.0收发器、串行接口引擎（SIE）、增强型8051MCU，和一个可编程外设接口。
◇ 产品特性 ◇
◇ 应用领域 ◇
单片集成USB 2.0收发器、SIE以及增强型8051微处理器
管脚、OBJ代码、功能兼容FX2系列
超低功耗，任何模式下工作电流小于85mA
8051代码可运行于：
- 内部RAM，通过USB下载
- 内部RAM，从EEPROM装载
- 外部Memory(仅128脚封装)
16K字节片上Code/Data RAM
四种可编程BULK/INTERRUPT/ISOCHRONOUS端点
- 缓冲可选：2X，3X，4X
附加可编程（BULK/INTERRUPT）
64字节端点
8/16位外部数据接口
ECC
GPIF
- 允许与大部分并行接口直连
- 可编程的波形描述和配置寄存器，实现波形定义
- 支持多路RDY输入和CTL输出
集成工业级增强型8051
- 48MHz、24 MHz或者12 MHz的CPU工作频率
- 每一条指令周期需要4个时钟
- 2个USARTS
- 3个计数器/定时器
- 扩展的中断系统
- 2个数据指针（DPTR）
矢量USB中断、GPIF/FIFO中断
CONTROL传输的设置、数据分配的数据缓冲区相互独立
集成I2C控制器，工作于100kHz或400kHz
集成四个FIFO
商业、工业级温度范围（不包括VFBGA封装）
工作电压3.3V，兼容5V输入
袖珍录像机
MPEG/TV转换器
DSL调制解调器
ATA接口
Memory卡读卡器
照相机
扫描仪
家用PNA
无线LAN
MP3播放器
计算机网络等

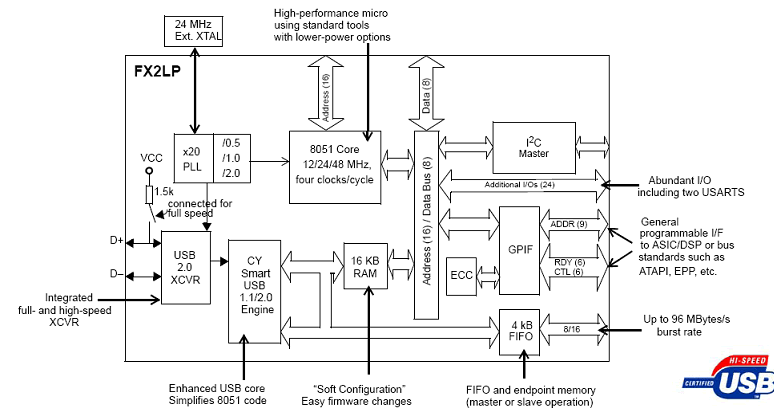

◇ 功能框图 ◇
◇ P&S选购信息 ◇
产品型号
工作电压(V)
内核
存储器
数据传输
端点
封装/温度(℃)
描述
开发工具
CY7C68013A-100AXC
3.3
增强型8051
16KB RAM
Bulk, Interrupt, Isochronous
7
100TQFP/-40~105
USB 2.0高速外设控制器
CY3684
CY7C68013A-128AXC
3.3
增强型8051
16KB RAM
Bulk, Interrupt, Isochronous
7
128TQFP/0~70
USB 2.0高速外设控制器
CY3684
CY7C68013A-56LFXC
3.3
增强型8051
16KB RAM
Bulk, Interrupt, Isochronous
7
56QFN/0~70
USB 2.0高速外设控制器
CY3684
CY7C68013A-56PVXC
3.3
增强型8051
16KB RAM
Bulk, Interrupt, Isochronous
7
56SSOP/0~70
USB 2.0高速外设控制器
CY3684
